1 .适用范围

 SJFT-50G型高精度全自动指示表检定仪是检定百分表、千分表的专用仪器，无锡景达公司生产，景达公司为国内三大著名全自动指示表检定仪厂家之一。

基本功能：仪器按照检定规程对百分表、千分表、内径百分表、内径千分表、杠杆百分表、杠杆千分表、大量程百分表及各种数显表进行检定。精度符合国家检定规程：JJG201-2008《指示类量具检定仪》的要求。

扩展功能：检定英制表、机械式比较仪、扭簧比较仪。

2 .基本结构

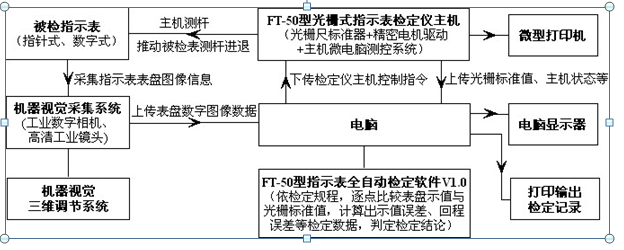

2.1 原理框图

仪器是集光、机、电、仪、软件于一体的高科技测控系统。主要由进口精密计量光栅尺、电机驱动控制机构、机械传动机构、高速工业照相机、电脑及专用软件组成。精密计量光栅尺为标准器，给系统提供高精度位移值。机械传动机构驱动仪器测头进、退移动。主机微电脑测控系统接收光栅信号，并将其放大、细分，转化成数字量；控制机械传动机构运动；跟电脑通讯，接受指令、上传数据。高速工业照相机由电脑控制，拍摄指示表图像，并将图像信息上传电脑。电脑在专用软件控制下是系统的控制中心。

仪器采用先进的32位微处理器（现在手机中广泛采用的也是32位微处理器）。32位微处理器的工作频率72 MHz,一次数据交换4字节(32位)，运行速度极快，集成度高，工作稳当可靠。测量系统控制系统构成闭环伺服工作方式。软件采用高倍细分方式，确保光栅标准位移量不丢数、无周期性断点和周期性重复。

2．2 系统配置

3．主要技术参数

3.1   SJFT-50G型

1．工作摸式：光栅全自动

2．测量范围：0-52mm

3．显示分辨力：0.1μm/0.01μm（可转换）；

4．读表精度：千分表1/32分格

               百分表1/64分格

5. 重复性：0.1μm；

6．示值误差：任意2mm内≤0.6μm，任意10mm内≤0.8μ，全程最大误差≤1.0μm

7. 回程误差：≤0.4μm；

8．检定速度：0.35秒/点（可调）；

 9．接口方式：直接USB2.0全速接口；

10．电源电压：交流220V±10%、50Hz；

11. 外形尺寸：480mm×220mm×450mm

12．主机重量：20Kg

4．工作概况、软件功能

4.1工作概况

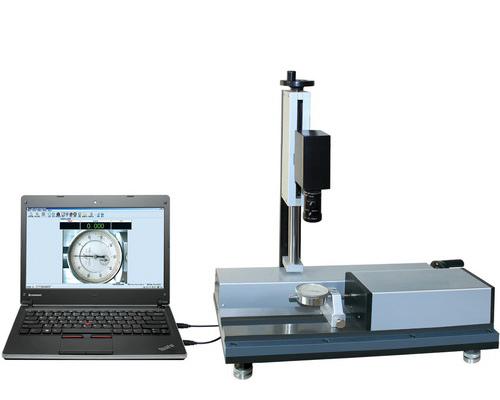

仪器进行检测工作时，照相机镜头面对指示表表面，指示表表面图像显示在电脑显示器上，调整指示表对零。鼠标点击检测图标，检测工作开始。光栅位移值自动置零，精密电机驱动机构推动指示表前进。标准位移由光栅尺指示，照相机不断拍摄指示表图像，并将图像上传电脑。电脑快速对光栅尺位移值、指示表图像信号分析处理，计算出指示表检定点的误差。正行程逐点检测到终点后，指示表再前进10个分度，然后转向反行程逐点检测，直到零点，整个检测工作完成。指示表所有检定点的误差存储在电脑。电脑根据检定规程对所有检定点的误差分析处理，计算出检定规程要求的各项误差，生成检定报表。检定记录、报表显示在电脑显示器上，也可以存储、查询、打印。

４..2　软件功能

仪器随机配置二套应用软件：《SJFT-50型指示表全自动检定软件V1.0》、《SZJ-G型数控指示表检定软件V1.0》，二套应用软件独立运行，又可随时切换。二套软件均取得国家版权局计算机软件著作权证书，证书号分别为：0325831（FT-50）、0325833（SZJ-G）。

SJFT-50型指示表全自动检定软件V1.0控制仪器执行全自动检定功能、数据管理功能。

SZJ-G型数控指示表检定软件V1.0控制执行数控检定功能、数据管理功能、本机检定驱动功能。

l  按最新国家检定规程全自动检定百分表、千分表、杠杆表、内径表和（0-50）mm内各种规格的大量程百分表。

l  全自动检定各种规格的指针式指示表、数显式指示表和英制表。

l  可检定各种机械式比较仪、扭簧比较仪。

l  全自动检表过程中，检定仪推动指示表测杆自动进退；机器视觉系统自动跟踪识别指示表各个示值读数；自动同光栅测量的标准位移相比较，得出指示表的各检定点示值误差。

l  具有自动调零功能及超差报警功能。

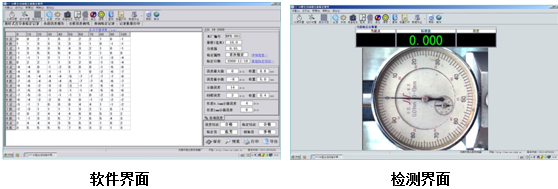

l  被检指示表图象、光栅尺标准值、当前被检点位置及误差实时显示于电脑屏幕，界面布局匀称，视觉效果清晰、舒适。

l  指示表各种类型、量程、测量间隔，按照检定规程设置，自动对应在下拉菜单，使用十分方便。

l  特殊量程、测量间隔，开有手工输入窗口。

l  按照相应的指示表检定规程自动处理检定数据。可显示、打印、存储各项记录，包括检定点误差数据的表格和曲线，规程中要求测量的各种误差，以及根据规程判定的检定结果。

l  按指示表类型、编号、检定员、检定日期等条件查询和管理检定记录。

l  具有双重备份和还原数据库功能。 可以修改数据。

l  检定记录可输出到Excel文档，可自动生成Word格式的检定证书。

l  可批量打印、导出检定记录；可批量打印、导出检定证书。

l  兼有数控指示表检定仪的全部功能，可选择数控（电动）方式检定表面老化、刻线模糊的各种指示表。用数控（电动）方式检定内径表比全自动还要快，

l  内置独特的本机计量检定功能。对本仪器计量检定时，可控制测杆自动定值前进与后退、自动精确定位，无须人工费力反复地旋转手轮控制进退和定位。操作极为方便、快捷。

l  可根据客户特殊要求，定制检定记录和检定证书格式。

l  可根据客户特殊要求，定制专用夹具。

l  可根据客户特殊要求，定制校准标准。

４.3  二种检测报表

报表有指示表详细报表、指示表误差综合报表二种。详细报表又分带曲线图表和无曲线图表的报表二种。

４.3.１ 指示表详细报表（A4幅面）

该报表包含检定规程所要求检定的全部项目、被检表编号、属性、量程、检定结论、检定员、检定日期、检定单位和送检单位。受检点误差自动录入，其它项目有下拉选择框点勾录入。

４.3.２　指示表综合误差报表（A4幅面，一页5只指示表报表）

该报表包含被检表编号、属性、量程、检定步距、误差最大值及位置、误差最小值及位置、示值误差、回程误差及位置、相邻误差、任意段示值误差、检定结论、检定员和检定日期。

４.4  数据库管理功能

系统建有专用数据库，检测数据、报表存储入数据库，可随时查询、导出、打印。还有数据库备份及恢复功能。

数据库可以按日期、被检表类型、被检表编号、检定员等条件查询。

5．仪器特点

5.１　检测速度最快

检测速度是这种仪器追求的重要目标之一。全自动就是要快。10mm百分表后续检定68秒；首次检定90秒即可完成。

速度快的原因：

(１)主机内的微型计算机

我们采用的是先进的32位微处理器（CPU），现在手机中广泛采用的也是32位微处理器。32位微处理器的工作频率72 MHz,一次数据交换4字节(32位)。其他同类产品采用的是8位微处理器，8位机的工作频率不超过12MHz,一次数据交换1字节(8位)。运算控制速度差异就很大。

(２)主机跟电脑的数据通讯方式

我们采用的直接USB2.0全速接口方式，传输速率12MB。其他同类产品采用的仍是RS232方式，或者采用RS232转换成USB方式，传输速率不超过125KB， RS232的速率终究是瓶颈，速度是快不起来的。现在新品主流的电脑已没有RS232接口了。

5．２　仪器检测方式

仪器有两种检测方式：全自动方式 和 数控（半自动）方式。

5．２.１　全自动方式：

仪器测量头推动仪表测头，使仪表指针移动，照相机拍摄指针的位置，软件计算出对应的误差。

5.２.２．数控方式：

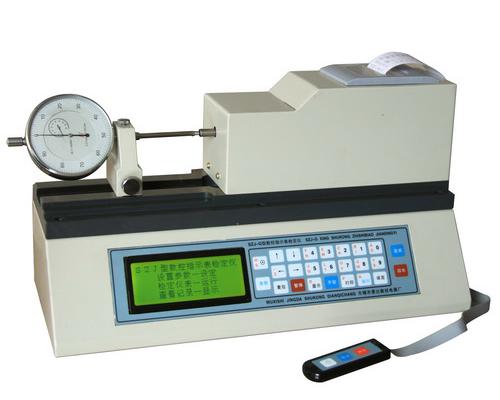

仪器拥有SZJ型数控指示表检定仪(1989年至今独家生产)独有的数控驱动方式和其它一切优良特性。

数控方式有如下功用：

(１) 检定表盘或刻度线有明显污损的指示表；

(２) 检定检测点很少、但装夹较麻烦的内径表。

数控方式用来检测内径表比全自动方式方便、快捷。因为内径表检测点很少（6-16个点），采用全自动方式检测，还要增加照相机对焦距、调节图象清晰的工作，由此而增加的时间，比数控方式检测所用时间多很多。由于数控驱动及使用小键盘，检测测杆很高的内径表可以站立操作，非常方便。

(３) 用于检查指针卡针、跳动情况；

(４) 对本仪器计量检定时使用。

数控定值移动的距离和方向可以任意设定，最小值0.1mm，最大值52mm。

对本仪器计量检定时，用数控定值移动方式很方便的使测量头移动预定的距离，操作时由电脑控制，人员跟仪器不直接触，稳定性可靠性很高。其他厂家只能用手工旋转手轮移动距离。手工定位准确性是难以达到0.1um精度的。

只有我们的仪器上是可以不设手轮的。其他厂家都只能设置手轮。

5．３　仪器结构

仪器结构充分考虑实用、方便。

5.３.１　操作空间大

照相机采用长焦距双变焦镜头，镜头跟被检指示表间距离可达200mm，操作空间宽畅，更换指示表时绝不会碰及镜头，就不需移动照相机。检测相同规格的指示表时大大减少了调节操作时间。

5.３.２.  导轨

传动系统采用密布交叉滚子导轨，使系统能承受很高的径向力，耐振动冲击，确保光栅尺系统结构稳定可靠，。

测量头左边工作导轨长达240  mm，为同类产品中最长，完全满足大规格内径表检测。

5.3.3  对环境适应能力强

    独到的软件技术对图像信息进行特别处理，滤除杂散信息、增强表盘及指针信息强度，使图像识别能力得到很大提高。在光线暗淡环境下的识别能力高于人的目力。

5.３.４   移动式大口径辅助光源

辅助光源中孔口径85 mm，光环直径110 mm。保证了各种直径的球面指示表图像上无光源图像。设有专用开关，亮度可以连续调节，不跟照相机镜头固定连接。采用独立转动支架，固定在竖立升降机构下部，位于照相机下方，高度位置可以任意变动。水平面内旋转角度大于100度。需使用光源时，将辅助光源置于照相机跟指示表之间适当位置，不需要时只要轻轻一推，使其转过100度，离开照相机下方。

5.3.5  照相机立竿水平移动道轨上方全封闭，减少灰尘在移动道轨上的积聚。道轨移动手轮设置在右边，操作方便合理。

5.3.6  仪器基座采用合金铝板，工作导轨底座采用铸铁。既使整机重量大为减轻，又确保工作导轨的稳定性能。

5.3.7  电器控制箱隐蔽的设置在合金铝板下面，跟光栅尺在空间上完全隔离，避免了电子元件温度升高对光栅尺的影响。同时增大了基座上面利用空间。
