产品特点
HB12数字测量投影仪是光、机、电一体化的精密高效测量仪器。它广泛用于机械、仪表、电子等行业；院校、研究所以及计量检定部门。本仪器能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。
本产品光学系统质量优良，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%；坐标测量示值误差可达（3+L/200）μm；配有专用微型打印机和脚踏开关，数据输出和采样十分方便。工件影像可以是全正像也可以为倒像。此投影仪Z轴升降采用导轨的传送方法，提高了机身的稳定性及耐久性，投影仪成像清晰、放大倍率准确。
技术原理
投影仪是将被测工件置于工作台上，在透射或反射照明下，在透射光照明下，轮廓测量误差小于0.08%；坐标测量示值误差可达（3+L/200）μm, L为被测长度(单位:mm);它由物镜成放大实像 (反像),并经光镜反射于投影屏的磨沙面上，成像出一个与工件完全一样的影像。
产品优点

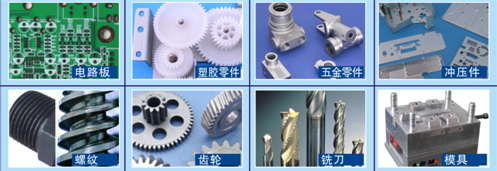

1、 本仪器能高效地检测各种复杂工件的轮廓和表面形状如：样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等各种工具、刀具和零件、以及端子、钟表、金钢石等。
2、 使用范围更为广泛，它广泛应用于机械、模具、仪表、电子等行业，是计量室和生产车间不可缺少的一种计量检定设备。
3、 仪器测量精度：（3+L/200）μm
4、 X，Y坐标数显分辨率：0.0005mm
5、 数据处理系统：DP300B 多功能数据处理系统，全中文显示可做多点采样，坐标旋转，点、线、距离，角度检测，RS-232数据输出，可显示出测量图形。
产品参数
名 称 | 数据 | 备 注 |
金属台面尺寸(mm) | 408×126 | |
X坐标行程(mm) | 200 | |
Y坐标行程(mm) | 125（调焦） | |
Z坐标行程(mm) | 100 | |
仪器测量精密度（μm） | 3+L/200 | |
X、Y坐标数显分辨率 | 0.0005 mm |
产品组成
A、投影屏
1、投影屏尺寸(MM)Φ330，使用范围大于Φ300，采用日本光刻技术，刻有米字线。
2、投影屏旋转范围：0-360o
3、旋转角度数显分辨率：1′或0.01o，采用日本旋转编码器。
B、物镜
放大倍数 | 10X（必备） | 20X(选) | 50X（选） | 100X（选） |
物方线视场（MM） | Φ30 | Φ15 | Φ6 | Φ3 |
物方工作距（MM） | 77.7 | 44.3 | 38.4 | 25.3 |
测量最大高度 | 90 | 90 | 90 | 90 |
C、数距处理系统
DP300B多功能数显表，采用日本材料，全中文显示，可做多点采样、坐标旋转、点、线、圆、距离、角度测量。
D、仪器照明:
透射与反射照明采用德国欧司朗进口光源24V，150W卤素灯。
E、冷却方式:
强制风冷（3轴流风扇）
F、仪器电源：
110V/220V（AC）50/60HZ，总功率400W
G、仪器尺寸：
长*宽*高（MM）：1147*556*964
H、X,Y工作台：
采用球墨铸铁铸造、精密加工而成，采用特殊定型稳定化处理，大大提高测量精度与稳定性。
I、传动方式：
采用日本无牙光杆传动。
产品运行环境
一、温度与湿度：
温度：20－25℃，最佳：22℃
相对湿度：50％－60％，最佳：55％
机房最大温度变化率：10℃小时
二、电源：
AC220V/AC110V
