汽车操纵稳定性测试分析系统技术方案

1、设备用途

汽车操纵稳定性测试分析系统，能完成国家标准规定的7 项道路试验：

（1）可完成汽车操纵稳定性试验(满足国家最新标准GB/T6323-2014，新增第七项试验)；

2、设备工作条件

（1）工作环境：温度范围不小于-10℃~60℃，相对湿度<95%（不结露）；

（2）工作电源12VDC（7~30V 宽电压），具有短路和反接保护功能；

（3）该设备为车辆道路试验设备，在试验时保持可靠稳定（采用进口镀金连接件）。

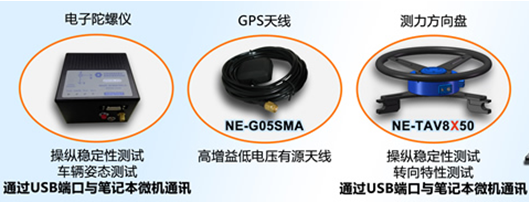

3、系统组成

4、主要技术参数

（1）电子陀螺仪（内核原装进口，澳大利亚）

三轴角速度量程：±500°/s；精度：0.1%

三轴向加速度量程：±4g； 精度：0.1%

横滚角量程：±90°； 动态精度：±0.2°

俯仰角量程：±90°； 动态精度：±0.2°

航向角量程：0～360°；动态精度：±0.5°

更新率：800 Hz 热启动时间：500ms

GPS 卫星更新频率：10Hz 测速范围：0.5-720km/h，精度：0.05m/s模拟量输出

12 通道（9 通道固定输出，3 通道可编程输出），16 位分辨率（1/65536） ，输出电压范围：±5V

状态指示

通讯数据双向指示，卫星个数闪烁指示，运行状态指示 ，陀螺仪工作状态双色指示，通讯接口：USB2.0（RS422）。

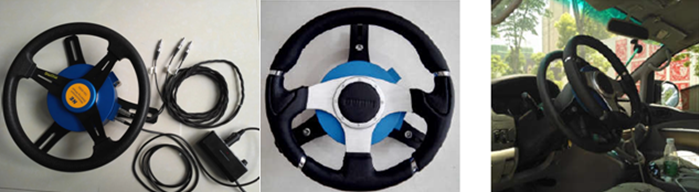

（2）高精度测力方向盘（原方向盘不用取下）

角度测量：±2000° 分辨率：0.05° 精度：±0.05°；

扭矩测量：±250Nm 分辨率：0.01Nm 精度：±0.2%FS；

角速度测量：±1000°/s 分辨率：0.05°/s 精度：±0.05°/s；

方向盘直径：约450mm

编码器测量转角，可任意位置清零，无转动圈数限制；

模拟量输出功能（3 通道，±5V）；

串行通讯输出功能。

（3）笔记本电脑

DELL品牌，正版操作系统，显示15英寸，I5,256G SSD，内存8GB。

5、采集分析软件功能列表

注：全部软件操作支持语音提示功能和试验数据自动管理功能，支持车载一键操作！

1）稳态回转试验

① 稳态回转试验数据采集软件

② 稳态回转试验数据处理软件

2）转向轻便性试验

① 转向轻便性试验数据采集软件

② 转向轻便性试验数据处理软件

3）转向回正试验

① 转向回正试验数据采集软件

② 转向回正试验数据处理软件

4）转向盘角阶跃输入试验

① 转向盘角阶跃输入试验数据采集软件

② 转向盘角阶跃输入试验数据处理软件

5）转向盘角脉冲输入试验

① 转向盘角脉冲输入试验数据采集软件

② 转向盘角脉冲输入试验数据处理软件

6）蛇行试验

① 蛇行试验数据采集软件

② 蛇行试验数据处理软件

7）转向盘中心区试验

①转向盘中心区试验数据采集软件

②转向盘中心区试验数据处理软件

6、采集分析软件部分界面展示

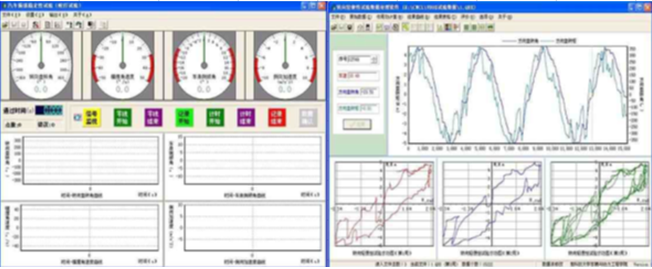

              蛇形试验界面                  转向轻便性试验数据处理界面

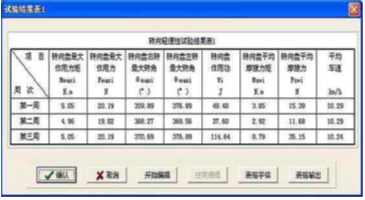

转向轻便性试验结果表格

7、测试系统满足的国家标准

1）稳态回转试验 GB/T6323-2014

2）转向轻便性试验 GB/T6323-2014

3）转向回正试验 GB/T6323-2014

4）转向盘角阶跃输入试验 GB/T6323-2014

5）转向盘角脉冲输入试验 GB/T6323-2014

6）蛇行试验 GB/T6323-2014

7）转向盘中心区操纵稳定性试验 GB/T6323-2014

8）侧翻稳定性测试 交通部新标准

8、质量保证措施

（1）集成电路芯片全部采用原装进口，电路板进行三防处理；

（2）采用原装进口镀金连接件（航空插座）；

（3）出厂前进行高低温试验、电磁干扰试验、振动试验，通电老化试验；

（4）系统连接上车道路试验。

9、仪器特点

（1）包含数据采集软件和数据分析软件，满足国标试验要求；

（2）软件设计充分考虑车载振动工况，中文界面，数字和曲线显示醒目，试验过程一键操作（空

格键），可以不用鼠标。

（3）方向盘转角测量采用光电编码器，无机械原点限制，无磨损，数字信号，精度高。

（4）陀螺仪带有12通道的高精度模拟信号输出，便于挂接其他仪器设备。

10、技术培训与服务承诺

（1）产品安装调试结束后，对操作人员进行全面的免费技术培训。

（2）协助完成1-2 个试验操作。

（3）在保修期内，如遇设备故障，要求2小时内做出响应，4小时内给出解决方案，24小时内

派专业技术人员到现场进行处理，3个工作日排除故障并提供一切备品配件，对非人为造成的各

类零件损坏，及时免费更换。

（4）保修期满后，对系统进行终身维护，对设备故障进行技术解答，必要时到现场予以处理。

需更换备品备件时，以最优惠的价格和最快的速度提供给甲方。

（5）如果开发出新版本的软件，免费为客户升级到最新版本。

（6）质量保证期：设备安装调试并最终验收合格之后12个月。
