一、产品概述：

钢板弯曲试验机是对钢板进行冷弯试验和平面反面弯曲试验的专用设备。其主要技术参数符合GB1499.2-2007和YB/T5126-2003以及ISO10065：1900中有关冷弯试验和平面反面弯曲试验的规定和要求。此设备为钢厂和建筑单位检验钢筋的弯曲性能和反弯性能的理想试验设备。

钢筋弯曲试验机具有结构紧凑、操作简单，弯曲角度显示直观，容易维修，运行平稳、安全、噪声低等特点。

二、安装：

在稳定的基础上安装，其水平面度误差应不大于0.5/1000；接三相四线制、50Hz、380V电源。

三、技术参数：

弯曲钢板厚度范围         6-25mm

正向弯曲角度             0--180°内任意设定

反向弯曲角度             0-180°内任意设定

工作盘转速               1.4r/min

电动机功率               1.5kW

机器外形                 1200×750×1000（mm）

机器重量                 1500kg

四、结构简介：

 主机的结构主要有以下部分组成：

1、     制动电动机

2、     摆线针轮减速机

3、     工作盘

4、     压紧装置

5、     机架

6、     工作台

7、     工作轴和弯心套

8、     电气部分

五、电气工作原理：

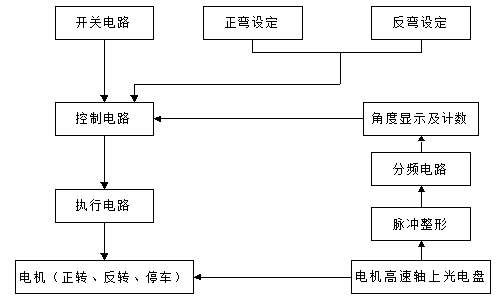

1、电气工作原理：本试验机的电气控制原理（如附图1所示）是采用数字集成电路，试验机的弯曲角度由电机高速轴上取得的光电脉冲整形分频后，进行角度计数并不断累计显示，当试验机工作盘转至所设定的角度时，经电路控制，使制动电机断电停止转动。

(图1) 数字集成电路原理示意图

2、电气控制面板设置：电气控制面板上（如附图2）设置有点动正弯、点动反弯、自动正弯、自动反弯按钮，还设置有急停按键、清零按键盘，并有弯曲角度显示装置，自动正、反弯曲角度的设定装置及急停开关和电源开关。

六、操作：

试验前，先打开电源开关，设置设定正弯、反弯角度的数值，按“设置”键和“选择”键盘选择正弯或反弯，按“10°”或“1°”、“+”和“-”进行数字的递加或递减，最后按“确定”键进行角度确定，按后就可以对钢筋进行弯曲试验。

1、自动正弯试验：将工作轴和弯心套装在工作盘上，按“点动反弯”按键将工作盘反转至起始位置，放入钢筋试验，由压紧装置将试样压紧，再按“点动正弯”按键使正弯工作轴靠近并接触试样后，按“自动正弯”按键，试验机便自动做正向（顺时针）弯曲，并不断显示当前弯曲角度，当弯曲到设定角度时，试验机便自动停车。按“清零”按键盘，以备下次试验。

2、自动反弯试验：将正弯后的试样和反弯工作轴放置好，由压紧装置将试样压紧，按“点动反弯”按键，使反弯工作轴靠近并接触试样，并且使试样的另一端靠近并接触反弯挡轴后，再按动“自动反弯”按键，这时试验机便能自动做反向（逆时针）弯曲，并不断显示当前反向弯曲角度，当转到设定反弯角度时，试验机便自动停机。按“清零”按键，以备下次试验。

七、试验机主要配置

1.   主机   1台

2.   工作轴  φ25  1件      φ42   3件

3.   工作盘               1个

4.   三相异步电动机       1台

5.   角度测量装置         1套

6.   高精度精密减速机     1台

7.   压紧装置             1套

8.   手轮                 1个

9.   正弯、反弯轴         各1个

10. 电器控制板              1套

11. 开关电源             1个

12. ENUO-TEST控制系统       1套

13. 液晶显示屏              1块

14. “启动、停机、急停”按钮       各1个

15. “设置、操作、停止”等按钮     共9个

16. 保护开关             1个

17. 橘红色防护罩（钢板）    1件

18. 技术资料（使用说明书、装箱单、合格证明书）   1套
