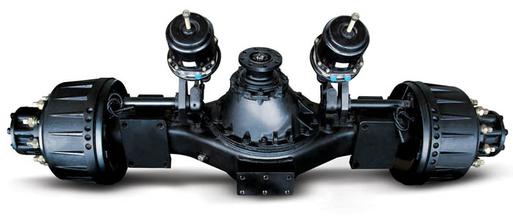

本试验台适用于后桥的磨合,清洗,差速,正反转试验;制动器磨合与制动力矩检测;驻车力及效率检测;ABS信号检测;试验过程中的噪音及温度的检测;车桥密封性检测。
1.1 设计依据
QC/T 533-1999 汽车驱动桥台架试验方法
QC/T 479-1999 客车、货车制动器台架试验方法
QC/T 239-1999 客车、货车制动器性能要求及其他技术条件
2. 测试项目
1) 制动器磨合与制动力矩检测
2) 驱动桥的磨合,清洗,差速,正反转试验
3) 噪音、异响测量
4) 各部位轴承温度及油温检测
5) 驻车力及效率检测
6) ABS信号检测
7) 车桥密封性检测
主要技术参数
1) 电源:380V/50Hz,三相五线制;AC220V/50Hz,两相三线制。水压:0.1~0.2MPa;气源:0.5~0.6MPa。
2) 交流变频电机,功率110kW,额定扭矩353Nm,额定转速2970rpm,最高转速4500rpm;
3) 最大输入扭矩:550Nm,输出半轴加载扭矩:每侧最大1200Nm,共两侧(每侧独立地程控,450~1200Nm无级可调);
4) 输入扭矩检测量程:1000N.m,精度:±0.2%F;
5) 输出扭矩检测量程:2000N.m,精度:±0.2%FS;
6) 拉力传感器测量范围:0~500kg,测量精度:± 0.1% FS
7) 检测压力量程为:16MPa, 精度:±0.1% FS;
8) 位移传感器测量范围:0~100mm,测量精度:±0.5%;
9) 风量范围不小于4000 m3/h;
10) 温度测量范围:0~1000℃;
11) 试验冷却风速范围:0~11 m/s。
4. 试验台结构
试验台由机械、电气、液压及软件系统组成。
机械系统实现被试驱动桥装夹、定位、车桥输入端连接、车桥左右侧输出端连接、扭矩加载。输入端具有超载保护,输入超载时传动轴联结销自动剪切。试验台结构简图如下:

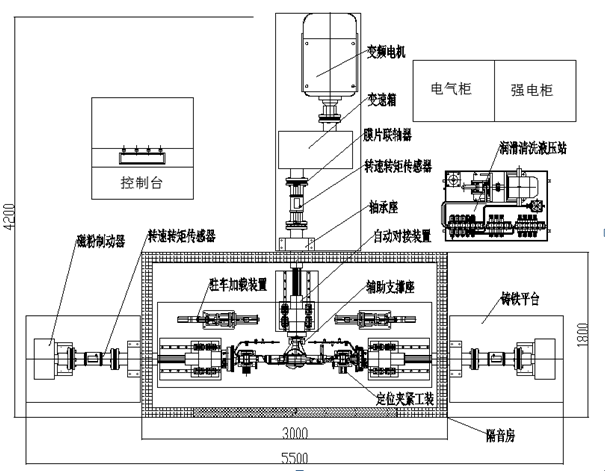

图1 试验台结构简图
4.1 机械系统:
实现车桥定位、装夹:
(1) 车桥输入端通过传动轴、扭矩传感器和动力电机连接;
(2) 车桥左右侧输出端通过传动轴、扭矩传感器、扭矩加载器实现惯量和扭矩加载。
(3) 车桥品种更换时可快速调整,系统有各种超载保护措施:
Ø 用长伸缩花键传动轴连接,实现多品种试件的适应性;采用电机带动滚珠丝杆实现与车桥输入端及输出端的自动对接;
Ø 车桥左右方向位置移动,使试件输入轴线与试验台输入轴线同轴;
Ø 车桥制动毂通过过渡连接盘用长伸缩花键传动轴手动螺栓连接。
4.2 动力与加载系统:
(1) 用变频器控制变频电机,并连接变速箱来提供试验台动力。
(2) 用传动轴连接车桥输入,电机实际驱动力矩用转矩转速传感器测量。
(3) 车桥输出制动毂两侧,用磁粉加载器加载,加载阻力矩无级可调。
(4) 实际作用在制动毂上的力矩由转矩转速传感器测量。
(5) 驻车加载装置采用伺服电机加载的方式,如下图所示。加载机构采取伺服电机带动滚珠丝杆实现可调速的均匀快慢速加载,可运行至行程中任意位置,并能够可靠锁止。

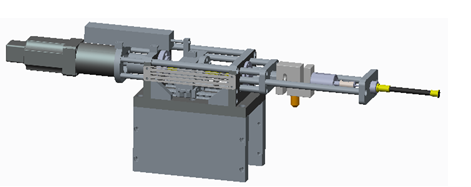

图2 驻车加载装置示意图
4.3 传感系统:
(1) 输入端、输出端共三点,采用无电刷式转矩转速传感器检测输入/输出转矩和转速,以得到传动效率、差速特性、制动参数等。
(2) 主减速器回油孔内设置油温传感器,测取主减速器齿轮引起的温升。
(3) 传感器检测信号均由计算机实时同时采样,自动分析处理后,显示及记录。
4.4 气液控制系统:
(1) 润滑液压系统对主减速器的自动加注润滑油和清洗,原理图如图3所示:

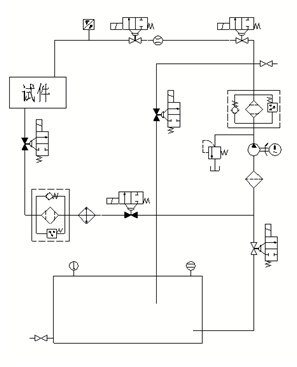

图3 润滑液压原理图
(2) 气路系统主要有电磁阀、高压气源、高压储气罐及调压阀元器件。由高压气源通过调压阀获得所需的试验气压,采用高压气作为测试制动力矩的制动介质(高压气源客户自备)。
4.5 控制系统:
(1) 采用台湾研华工业控制计算机和接口、信号调理板卡,
(2) 操作分为手动和自动两种控制模式,手动控制用于系统调试或单一项目试验,可分解动作、进行灵活控制。自动控制用于常规试验,自动进行项目测试。
(3) 采用各种类型传感器及实验条件,保证系统的可靠性。
4.6 分析系统:
在Win7下编制的标准计算机软件,对在试验中同时自动采集的各种信号进行分析后,以两种形式给出结果:
(1) 生产形式:给出简单的合格/不合格结论,并以声光指示灯加以指示。适用于操作工人进行常规试验。
(2) 高级形式:以曲线、数表等形式给出各项检测结果,适用于技术人员进行分析。例如产品抽检或新品开发。
各项试验内容自动记录,可方便检索,自动生成试验报告并可打印
4.7
测量范围:30~130dB(A)
频率范围:20Hz~12.5kHz
频率计权:A(计权)、C(计权)
时间计权:F(快)
4.8 TIME7231便携式测振仪
功能特点
● 具有三种显示方式:数值型、频谱型、专用型
● 具有强大存储功能:可存储100×100组测量结果及100幅频谱图
● 仪器能实时显示测量频谱图
● 仪器能根据设定的警界线绘制柱状图
● 简易故障诊断:当被测量值超过报警值时显示报警,仪器自动进入频谱分析状态,表示测量值超限
● 与微机连接,可形成趋势分析图并分析测量数据(配合上位机软件)
● 显示器:320×200点阵液晶(带LED背光)
4.9 隔音房
隔音房主体结构为防震框架型,采用模块式拼装,方便安装和拆卸。
主体采用方型钢为骨架,外侧板采用环保型优质钢板或玻璃钢做面板;内侧采用多孔铝合金板,采用优质的吸音棉、隔音材料和阻尼涂料,使有效吸声,提高低频噪音降噪效果;
出入门、观察窗关闭结合面采用密封嵌条密封;隔音房外接缝采用铝合金嵌条压接,整体美观实用。
4.10 辅助系统:
(1) 对加载系统的自动水循环冷却系统,意外断水、电、气的自动保护与恢复系统;
(2) 自检与部分设备诊断系统等。
5. 试验台主要操作流程
(1) 车桥由人工叉入试验机并安装夹紧;
(2) 电机移动车桥输入端及两侧输出端的适配器与车桥对接;
(3) 主减速器加油管和制动管(液压和气动)联结等;
(4) 按检测键。自动对主减速器定量加油,然后开始启动电机进行试验;试验过程中由工业控制计算机对电机转速、加载器等进行自动控制、自动模拟车桥的各种运行工况(如正反转,升降速、低、中、高速稳定运行,不同的两侧阻力矩,磨合、制动等)、同时获取各个传感信号到计算机进行分析计算,给出检测数据、曲线、结论;参照标准对合格或不合格的结果用声光报警器加以指示;自动回抽主减速器内润滑油,油液经过滤后流回油箱。
(5) 试验结束。人工拆下与车桥的各种连接,叉走车桥。
(6) 检测过程中,车桥的输入端由电机代替发动机变速箱输入动力,电机由交流变频控制,转速无级可调;电动机实际输出的转矩、转速、功率由传感器检测;同时在车桥的两侧输出端连接阻力矩加载器,可对两侧独立地施加阻力矩,模拟车轮的滚动阻力矩;阻力矩可以无级控制;对于实际达到的阻力矩用传感器加以检测。通过这个过程可以测得车桥的传动效率、阻力矩、制动特性、差速特性等等。
(7) 通过温度传感器测取车桥主减速器壳内油液的工作温升;通过红外温度传感器测取主减速器轴承温升。
(8) 当车桥品种变换时,需进行相应夹具更换。
6. 试验方法及条件
6.1 驱动桥的磨合,清洗,差速,正反转试验
(1) 磨合及正反转试验
速度以实际最高车速换算所得,按正车和倒车两种旋转方向分别加载,载荷按车桥额定负载的1/4,1/2,3/4由小到大进行磨合试验。
(2) 差速
速度以实际***车速换算所得的转速(在转速允许范围内设定)下,根据要求改变车桥两侧的负载,使两侧半轴产生差速,系统自动采集驱动转矩、转速,以及两端的加载转矩、转速,并绘制成差速曲线图。
(3) 清洗
通过润滑液压系统对主减速器的自动加注和抽油,来完成主减速器的清洗。抽油时,把抽油软管插入主减内,确保把润滑油抽干净。
6.2 制动器磨合与制动力力检测
(1) 磨合
1) 试验方法
a) 制动初速度:50km/h;
b) 调整制动管路压力,使制动减速度达到0.3g,从制动初速度进行制动,到终速度为零;
c) 制动间隔时间以控制制动器初温不超过100℃而定;
d) 磨合次数以使制动衬片与制动鼓之间的接触面积达80%以上而定。
2) 测量项目
每制动50次测量一次输出制动力矩值。
(2) 制动力力检测
1) 试验方法
a) 制动初速度:30和50km/h或80%Vmax,最高车速120Km/h;
b) 制动管路压力,按初试制动器在汽车上所使用的液压力范围(从最低值到最高值)每隔1MPa作为一级,或按使制动减速度达0.1g~0.8g的制动管路压力,每0.1g作为一级,每次以规定的制动管路压力或制动减速度从制动初速度进行制动,直到速度为零;
c) 制动次数,在每种制动初速度和每种制动管路压力(每种制动减速度)下制动一次,在整个制动管路(或制动减速度)范围内最少做5次。
2) 测量项目
每次制动,记录制动初速度、制动管路压力(制动减速度)、输出制动力矩、制动初温、制动时间及制动噪声声级在同一图面内。
制动初速度宜先从低速做起然后逐渐转入高速。
6.3 驻车力及效率检测
(1) 驻车力检测
将样件安装好,将样件手刹拉线固定在拉索加载机构上。试验前,手动输入手刹拉索加载力达到要求。启动测试项目,伺服加载机构将拉索拉到设定值的驻车力检测。系统实时监控扭矩传感器值并绘制扭矩曲线。一个加载周期后,加载牵动拉索回到初始位置。试验过程中系统实时监控手刹拉索工作起始、终点位置以及制动器输出扭矩,当手刹拉线位置或制动器输出扭矩超过安全范围,系统自动停止试验并报警。试验参数和试验次数可以在软件界面上进行设置。
(2) 效率试验
将样件安装好,将样件手刹拉线固定在加载机构上,变频电机牵动制动鼓转动。制动鼓转动过程中,系统通过加载机构拉动产品拉索。系统实时监控传感器值并绘制拉力-扭矩曲线和拉索拉力—位移曲线。试验过程中系统实时监控制动扭矩值和拉力,当扭矩值或拉力超过安全范围,系统自动停止试验并报警,监控拉索拉力与位移的关系,当拉力与超出位移范围发出报警,试验停止。试验参数可以在软件界面上进行设置。
ABS传感器信号检测装置设置两种测量模式,一种模式测量感应电压、一种模式测量感应电流;设备能根据车型进行测量模式选择切换。
样件与设备安装好后,将ABS信号线与设备连接,启动测试系统,驱动电机带动输入轴转动,传感器记录输入转速及ABS传感器的信号实时采集电压(或电流)型号,通过软件分析计算出输出转速,通过电压(或电流)数据的计算分析获得所需要测试的项目值。

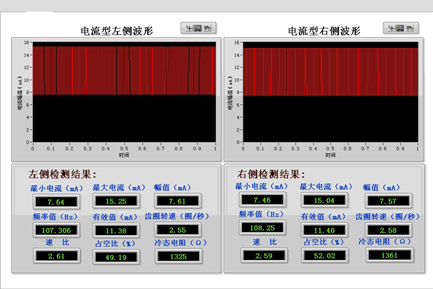

1) 电流信号ABS传感器检测
测试项目:最小电流、最大电流、幅值、频率值、有效值、齿圈转速、速比、占空比、冷态电阻。
测试主界面

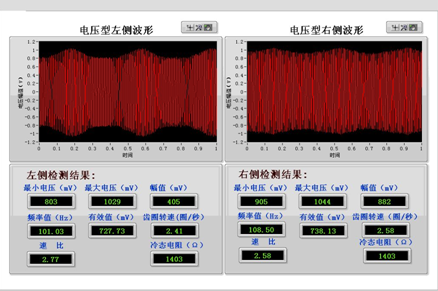

2)电压信号ABS传感器检测
测试项目:最小电压、最大电压、幅值、频率值、有效值、齿圈转速、速比、冷态电阻。
测试主界面
7. 系统安全保护
设备具有相应的安全保护装置以及监测、报警和控制手段,以免在试验台出现意外时,造成人身伤害或设备损坏,主要内容为:
(1) 旋转的零部件设计使具有足够强度、刚度,并配置合适尺寸防护罩;
(2) 整个系统设置相应的电气/机械安全连锁装置,避免误启动和误操作;
(3) 自我诊断保护:系统对过载、过电流、过电压、欠电压、断相和过热等均可自动保护,以声光报警形式进行提示。
(4) 通过软件设定,确保操作者实现一个正确的操作过程。对错误操作过程给予错误提示,确保人员及设备安全。
(5) 在试验台操作面板、操作台及电器柜处均设置电气急停按钮,当出现紧急异常情况时便于紧急停车。
(6) 重新通电后,试验系统处于安全状态,不会自动工作。
8. 主要配置
序 号 | 货物名称 | 型号和规格 | 产地和 制造商名称 | 数量 | 单位 | |
1 | 工控机 | IPC610 | 台湾研华 | 1 | 台 | |
2 | 显示器 | 19寸 | DELL | 1 | 台 | |
3 | 信号采集板卡 | PCL、PCLD系列 | 台湾研华 | 1 | 套 | |
4 | 打印机 | 彩喷,A4 | HP | 1 | 台 | |
5 | 转矩转速传感器 | 1000Nm,精度±0.2%FS | 三晶 | 1 | 只 | |
6 | 转矩转速传感器 | 2000Nm,精度±0.2%FS | 三晶 | 2 | 只 | |
7 | 力传感器 | 500kg,精度:± 0.1% FS | 中国航天 | 2 | 套 | |
8 | 位移传感器 | 0~100mm,精度:±0.5% | 米诺 | 2 | 套 | |
9 | 压力传感器 | HUBA | 3 | 套 | ||
10 | 红外温度传感器 | 中外合资 | 3 | 套 | ||
11 | 温度变送器 | 国产 | 1 | 套 | ||
12 | 温度巡检仪及传感器 | 国产优质 | 8 | 通道 | ||
13 | 变频电机 | 110KW | 安徽皖南 | 1 | 只 | |
14 | 变频器 | 110KW | ABB | 1 | 套 | |
15 | 变速箱 | 定制 | 1 | 套 | ||
16 | 低压电器 | 380V/220V/50Hz | 国产优质 | 1 | 套 | |
17 | 扭矩加载器 | 1200N.m | 国产品牌 | 2 | 只 | |
18 | 测振仪 | TIME7231 | 国产优质 | 1 | 套 | |
19 | 数字声级计 | RS232C | 国产优质 | 1 | 套 | |
20 | 气动系统 | 台湾 | 1 | 套 | ||
21 | 气液制动系统 | 制动压力可调 | 自制 | 1 | 套 | |
22 | 联轴器 | 2000Nm | 国产优质 | 6 | 套 | |
23 | 十字节万向传动轴 | 1.0 kNm,4500rpm | 国产品牌 | 1 | 套 | |
24 | 十字节万向传动轴 | 2.0kNm,1000rpm | 国产品牌 | 2 | 套 | |
25 | T槽平台 | 泊头 | 2 | 块 | ||
26 | 机架 | 自制 | 1 | 套 | ||
27 | 轴承座 | 自制 | 3 | 套 | ||
28 | 直线导轨 | HIWIN | 6 | 套 | ||
29 | 滚珠丝杆 | HIWIN | 3 | 套 | ||
30 | 减速电机 | 国产品牌 | 3 | 套 | ||
31 | 驻车加载装置 | 自制 | 2 | 套 | ||
32 | 隔音房 | 定制 | 1 | 间 | ||
33 | 橡胶减震器 | 定制 | 1 | 套 | ||
34 | 其他机械结构 | 自制 | 1 | 套 | ||
35 | 夹具 | 过渡夹具 | 自制 | 1 | 套 | |
36 | 控制柜 | 强电、弱电各一 | 国产品牌 | 2 | 只 | |
37 | 琴台控制台 | 国产品牌 | 1 | 只 | ||
38 | 试件加油系统 | 自制 | 1 | 套 | ||
39 | 扭矩标定系统 | 机械结构件 | 自制 | 1 | 套 | |
40 | 线缆、管道、阀等 | 国产品牌 | 1 | 套 | ||
41 | 系统软件 | 自制 | 1 | 套 |
